第二種電気工事士 埋込連用枠の配線を表・裏の写真で確認

何ができるか

• 候補問題13問それぞれに対応した埋込連用枠の画像をすぐに確認できます
• 「表」「裏」をタップ感覚で切り替えながら確認できます
• 左右ボタンで問題を順番に切り替えできます
• 左下の問題番号を押すと、問題一覧から直接選択できます
• ランダム表示をオンにすると、問題がランダム順で表示されます
• 固定をオンにすると、同じ問題のまま表裏だけを繰り返し確認できます

なぜ作ったか

「この問題の埋込連用枠はどんな構成だったか」を、すき間時間にサッと確認したい場面が多くありました。

埋込連用枠は、表側だけでなく裏側の配線構成も重要ですが、問題ごとに構成が異なるため、短時間で何度も見返せるものが欲しくて作りました。

表と裏を交互に見ながら、

• この器具配置だと裏側はどうなるか
• 配線がどこにつながるか
• 送りがどう入っているか

をイメージする練習にも使えるようにしています。

想定用途

• 試験前日・当日のすき間時間に埋込連用枠を素早く見返したい方
• 各候補問題の配線ルールを視覚的に確認したい方
• 練習前の確認用として使いたい方
• 表側から裏側配線を思い浮かべる練習をしたい方
• 苦手な埋込連用枠だけを繰り返し確認したい方

使い方

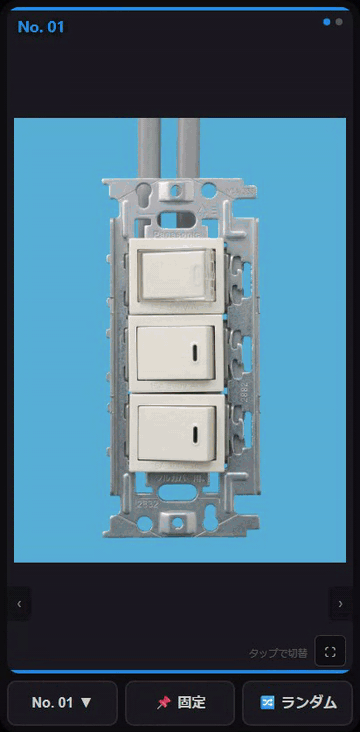

画面をタップすると、

「表 → 裏 → 次の問題」

の順に切り替わります。

左右ボタンを押すと、問題を順番に切り替えできます。

左下の問題番号を押すと、問題一覧が開き、確認したい問題を直接選択できます。

「ランダム」をオンにすると、問題がランダム順で表示されます。 問題番号を覚えるのではなく、構成自体を思い出せるか確認したいときに使えます。

「固定」をオンにすると、問題番号が固定されます。 同じ問題の「表」と「裏」を繰り返し確認したいときに便利です。

例えば、

• 表側だけを見て裏側配線を頭の中で組み立てる
• 裏側を見て、どの器具構成だったか思い出す
• 苦手な問題だけを固定して反復する

といった使い方ができます。

データの出どころ

• 表示している写真は、現行の候補問題13問について埋込連用枠を実際に組み、表側（器具の並び）と裏側（送りと結線）をそれぞれ撮影したものです。
• 器具の配置と結線は公表問題の施工条件に合わせています。制作の流れは制作経緯の記事にまとめています。

注意

• 器具の色や刻印は購入時期・メーカーによって見た目が異なる場合があります。判断の基準は受験年度の公式PDFと「欠陥の判断基準」です。
• 単線図が変更された年度（No.3・No.13は2024年度）は、枠内の構成が写真と異なることがあります。このビューワーは現行問題の反復確認用です。
