第二種電気工事士 技能試験 候補問題13問の単線図・完成例

何ができるか

• 公表問題13問それぞれの「材料」「単線図」「概念図」「正解作品例」を一か所で確認できます
• 画面をタップするだけで、表示内容を順番に切り替えられます
• 「材・単・概・正」のトグルで、表示したい情報だけに絞れます
• 左下の問題番号を押すと問題一覧が開き、確認したい問題へすぐ移動できます
• ランダム表示を使って、問題を覚えているか確認する練習にも使えます
• 固定をオンにすると、同じ問題の中だけで表示を切り替えできます

なぜ作ったか

第二種電気工事士技能試験の公表問題13問を、スマホでいつでも確認できるようにするために作りました。

練習中に、材料リスト、単線図、概念図、完成例を何度も行き来したい場面があります。 紙やPDFを開き直すのは少し手間なので、必要な情報をタップだけで切り替えられるビューワーにしました。

材料を見て完成形を思い浮かべる、単線図を見て配線をイメージする、といった練習にも使えるようにしています。

想定用途

• 練習前に、材料と単線図をまとめて確認したいとき
• 作業前に、完成例を見て全体のイメージをつかみたいとき
• 問題ごとの違いを、スマホで手早く見比べたいとき
• 材料リストから、どのような回路になるかを考える練習をしたいとき
• 単線図から、実際の配線や器具配置を思い浮かべる練習をしたいとき
• 苦手な問題だけを繰り返し確認したいとき

使い方

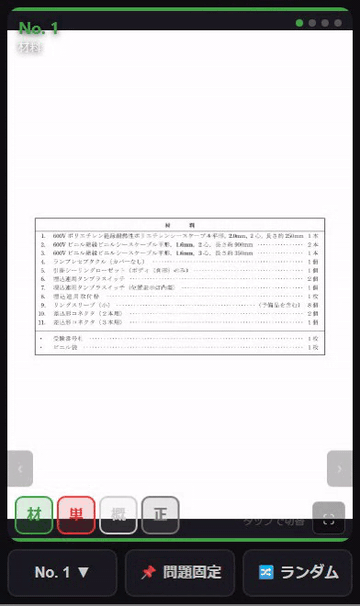

画面をタップすると、表示内容が順番に切り替わります。

通常は、

「材料 → 単線図 → 概念図 → 正解作品例 → 次の問題」

の順に進みます。

左下の「No. ○ ▼」を押すと問題一覧が開き、1〜13の問題を直接選択できます。

「ランダム」をオンにすると、問題番号がランダムに切り替わります。 順番で覚えるのではなく、どの問題が出ても対応できるか確認したいときに使えます。

「問題固定」をオンにすると、問題番号が固定されます。 同じ問題の中で、

「材料 → 単線図 → 概念図 → 正解作品例」

を繰り返し確認したいときに便利です。

「材・単・概・正」のボタンでは、表示する情報を選べます。

例えば、

• 「材」と「概」だけをオンにして、材料から完成状態を思い浮かべる
• 「単」と「概」だけをオンにして、単線図から配線をイメージする
• 「正」だけをオンにして、完成例を連続で確認する

といった使い方ができます。

データの出どころ

• 「材料」「単線図」は、一般財団法人 電気技術者試験センターが公表した技能試験候補問題PDFにもとづいています。
• 「概念図」は、リングスリーブの刻印（○・小・中）や差込形コネクタの本数まで判別できるように用意した図です。完成写真では刻印が小さくて確認しづらいため、答え合わせに使えるようにしています。
• 「正解作品例」は、候補問題13問を実際に組んで撮影した作品です。
• 作り込みの経緯は制作経緯の記事にまとめています。

注意

刻印・寸法・施工条件は受験年度の公式PDFと「欠陥の判断基準」で必ず確認してください。単線図が変更された年度（No.3・No.13は2024年度）は、古い概念図・完成例と細部が異なります。このビューワーは公式資料と併用する確認補助です。
